远距离海上监控无线通信传输动中通微波系统成功案例



      伟福特动中通海上无线通信系统/船载无线数字微波监控传输成功案例。我国有广阔的海洋、漫长海岸线,据统计,海洋下面积(约为3.6亿平方公里)远远大于陆地面积;海洋为人类发展提供了各种大量的资源,也随着我国资源开发脚步的加快,石油开采、运输行业、农业部渔政局的海上养殖、岛屿旅游以及公安边防海警海事执法、海事船演练等各种不同领域的活动越来越频繁。相关的生产作的安全保障也越来越受到重视。



      无线监控系统有助提高海洋作业的管理效率,对所管辖的重点海域进行重点监控,保护海洋资源和国家安全,防止发生违法、安全等事故的发生。以及针对于海上运输船可有效抑制超载、抢道、冒雾航行等违规行为,出现紧急事件时也可通过无线监控系统及时掌握状况作出指挥,越来越多的海上应用项目为了加强管理有着需要无线监控的方式实现远程监管与指挥,对上述海洋资源的各项活动实施监督和监测,确保各个行业健康稳定发展。









      但诺大的汪洋大海中,除港区附近外,大部分管辖海域网络信号较差,同时针对一些需较远距离如几十公里的海上项目作业时,远距离通信是比较难解决问题。由于距离远,在海上3/4/5G运营商的信号无法覆盖,包括目前新一代的5G通信技术,更是都存在着覆盖区域少以及费用昂贵问题,同时目前的卫星方式也不仅面临着开通费用以及后续使用费用昂贵外,速率带宽方面提供也比较有限,并且基于卫星随着后期使用会一直不断产生费用的应用模式,对于一些普通民用级别的项目也往往因此望而却步。



      为有效解决海洋远距离作业的远程联动、移动办公、执法、养殖业等需求,伟福特基于对国内外海上无线电通信技术以及目前需实现在海上远距离通信传输的需求,研发提出了海上动中通无线微波技术远距离通信更新一步通信技术的解决方案。

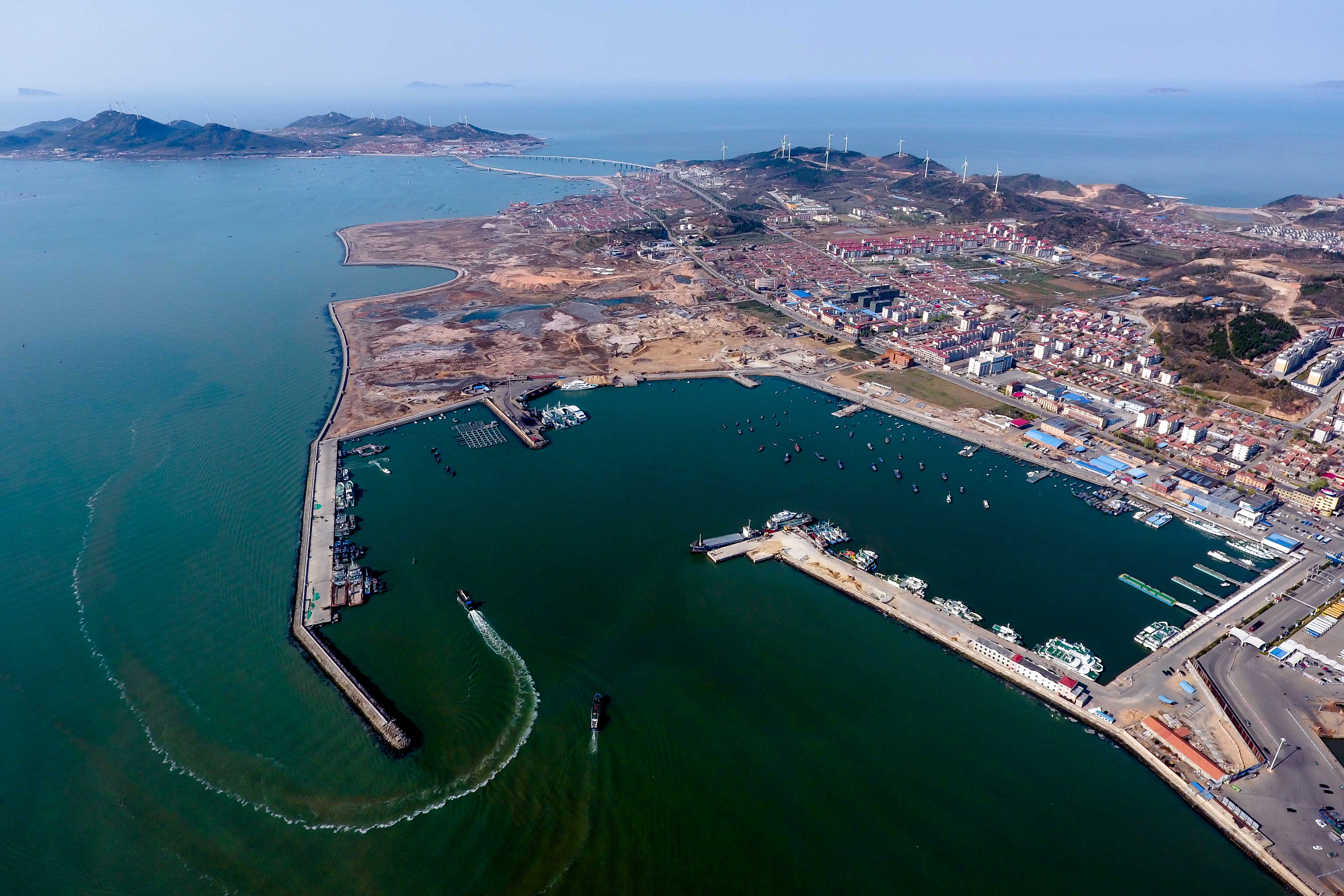

      位于胶东和辽东半岛之间盛产海产品的长岛县,在黄海、渤海交汇处,南临烟台,北依大连,西靠京津,东与韩国、日本隔黄海相望,四面环海,盛产海产品,随着新型海洋生态经济发展,海上养殖业也呈现逐年增长趋势。









      此次长岛县客户找到我们,需解决的是海上养殖业网箱的远距离无线监控通信传输,由于客户此前经过尝试几家的无线通信设备,多次调试安装,信号表现并不稳定,针对海上特殊恶劣环境远距离传输情况下,都无法满足达到要求。项目离完工期也是迫在眉睫,经过跟伟福特技术组的前期项目情况沟通,很快与甲方将方案组织落实敲定,采用的是VFD-100MTE动中通无线微波海上通信系统进行布设完成。

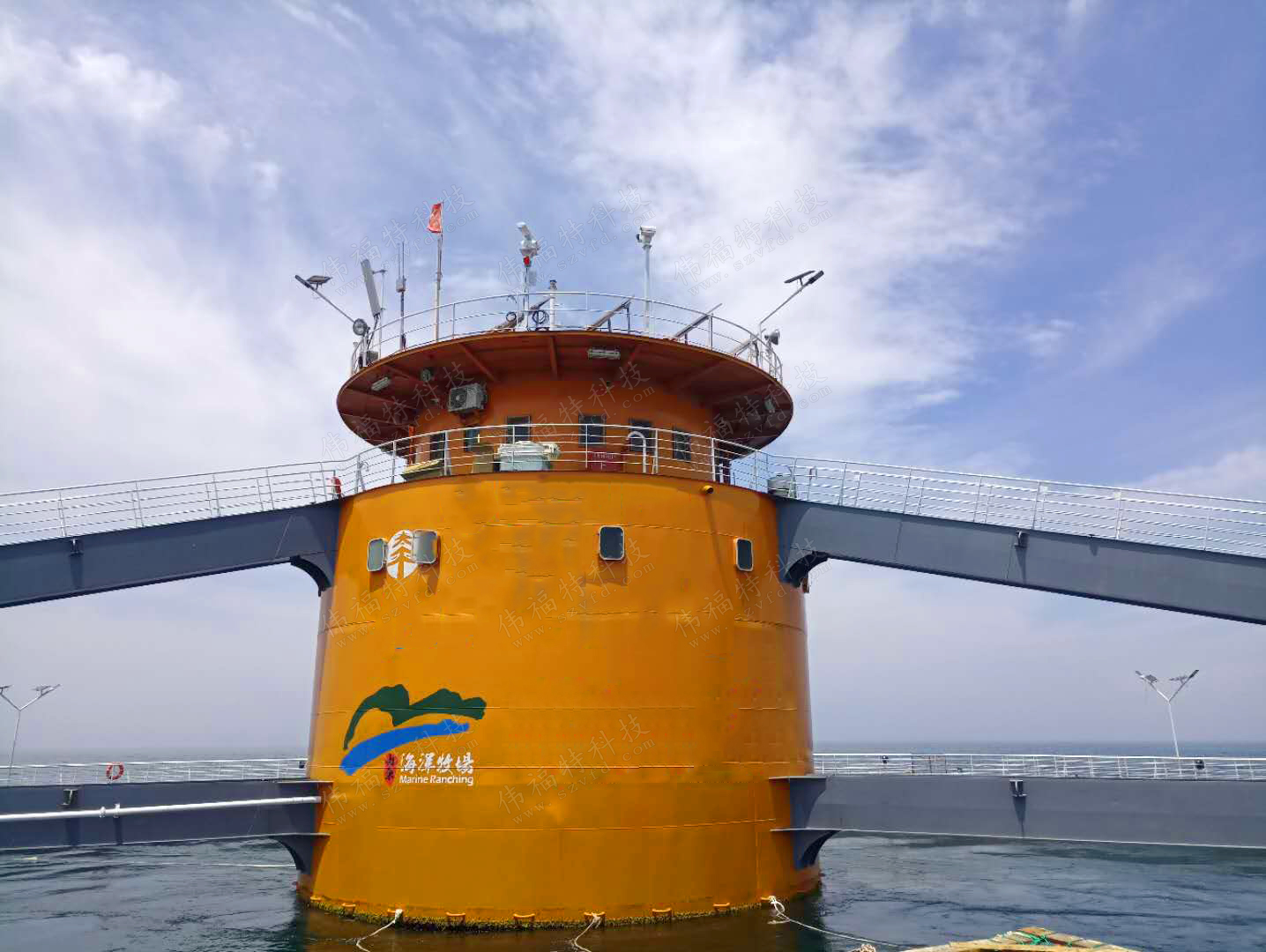

海上网箱安装动中通无线传输系统前:

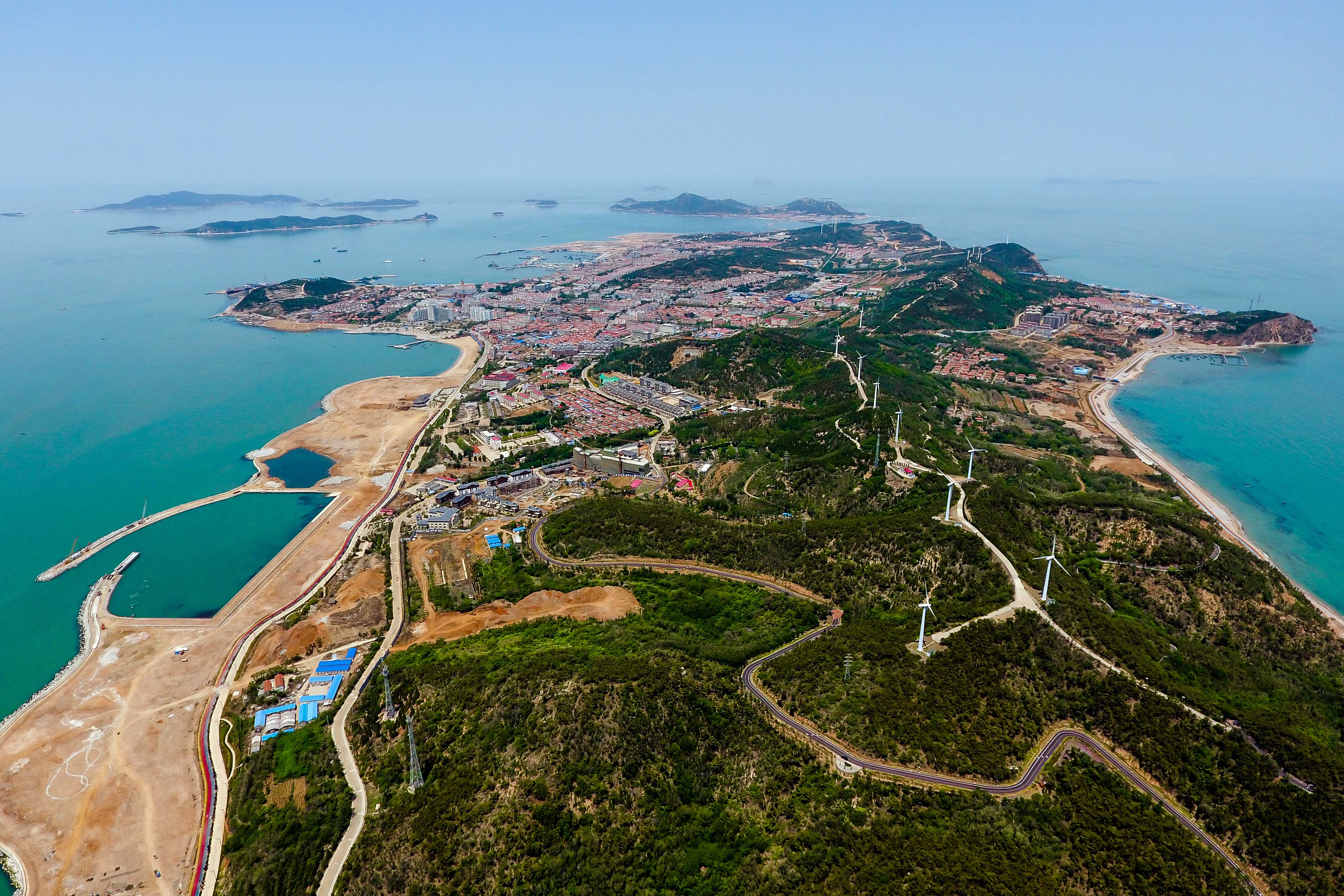

      长岛县由32个岛屿和8700平方公里海域组成,岛屿和66个明礁呈直线南北纵列于渤海海峡之中,北距辽宁省的老铁山42.2公里,南距蓬莱7公里。南北岛距长度56.4公里,东西岛宽度30.8公里,陆地面积56平方公里,海岸线长146公里。此次我们需安装的前端数据接入位置位于离海岸线岸基站端直线距离约2300千米,前端在海拔约十米高的养殖网箱,汇集高清1080P监控摄像头9路数据传输。长岛县四面环海,海上环境恶劣,网箱随海域浪不定点漂移浮动,全年有效风能时间高达2300小时,是中国的三大风场之一。这对于无线监控系统的稳定性也是一层严峻的考验。







现场地图区域:直线距离23公里











动中通微波设备安装现场:









      伟福特动中通海上通信系统,专门针对前端车载、船载移动行走中远距离无线监控、网络通信传输而研发与设计。不仅提供超远距离30~40公里的无线通信传输,动中通海上通信系统在载体(船载、车载等)移动过程中,设计的自动跟踪天线随时会准确的自主跟踪地面或岸站的接收端,定向的高增益自动跟踪天线设计,不但增加了传输距离,使得传输有效带宽也大大的增加,可支持汇集多组高清无线数字信号及网络宽带数据接入传输,系统伺服器运用GPS电子罗盘加速器等复杂的算法,不受频率限制,为更多海洋项目开展提供远距离的无线通信解决方案。









      如同以上所述,动中通微波载体在移动过程中,由于其姿态和地理位置发生变化,传统固定方式天线会引起对准天线偏离,使通信中断,因此必须对载体的这些变化进行隔离,使天线不受影响并始终对准接收。这就是伟福特动中通自动跟踪天线稳定系统要解决的主要问题,也是移动载体进行不间断通信的前提。伟福特自动跟踪系统是用以保证动中通微波发射天线在车体或船体运动时对接收始终的准确指向,对准信号。天线内置高精度惯性导航模块测量船体(车体)的姿态,利用DSP运行具有自主知识产权GPS电子罗盘加速器等复杂的算法,搜索信号时,根据GPS获取的地理位置,计算目标信号仰角,在三轴稳定的基础上直接对目标进行搜索,达到快速获取目标;保证了天线在任何情况都能实时稳定对准目标信号。









      在安装过程中,根据两点之间距离结合各端海拔。无线通讯传输应和地球曲率/菲涅尔效应等因素考虑,设备安装点应克服地球曲率造成的海拔落差。以保证两端天线之间信号可形成较好的重叠区稳定传输。

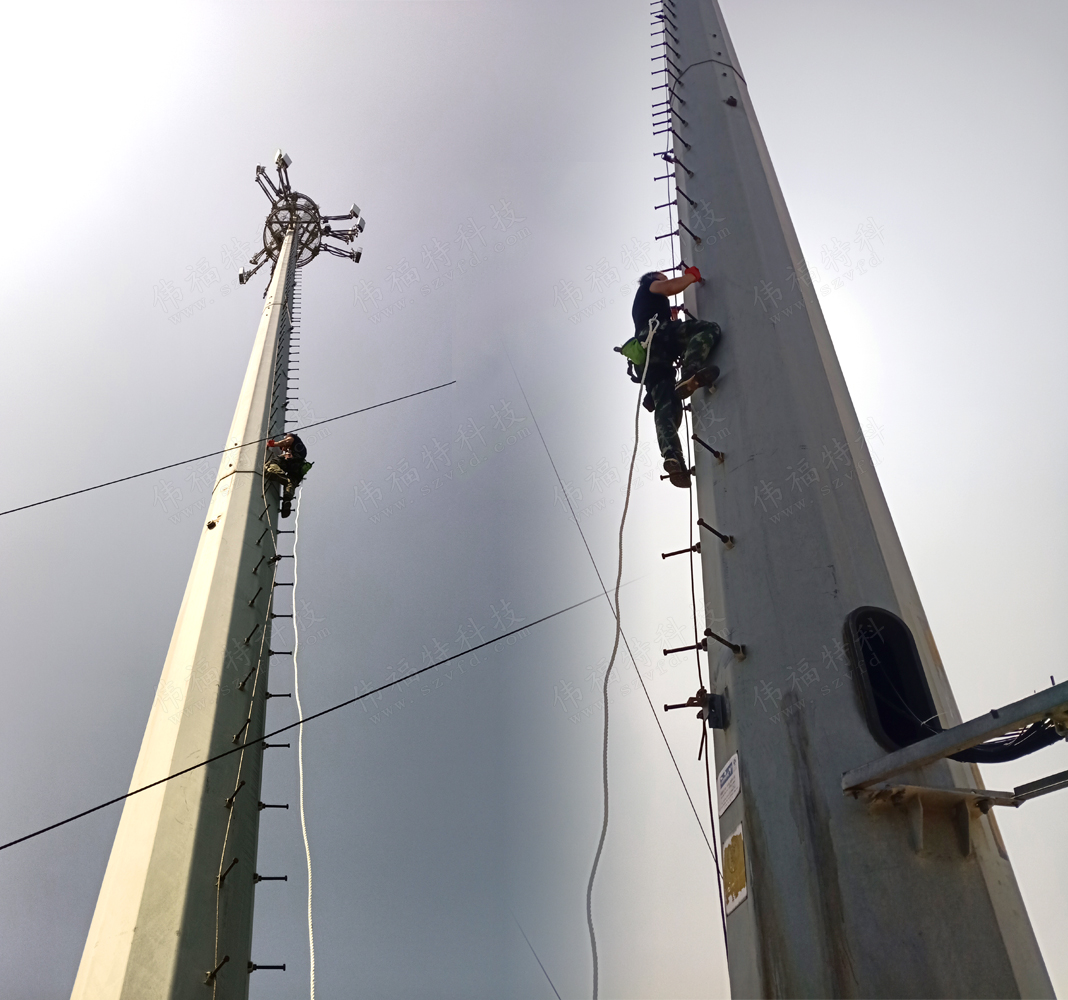

后端岸基站安装现场:







(注:高空铁塔作业时,务必全程系好安全带,做好安全措施)

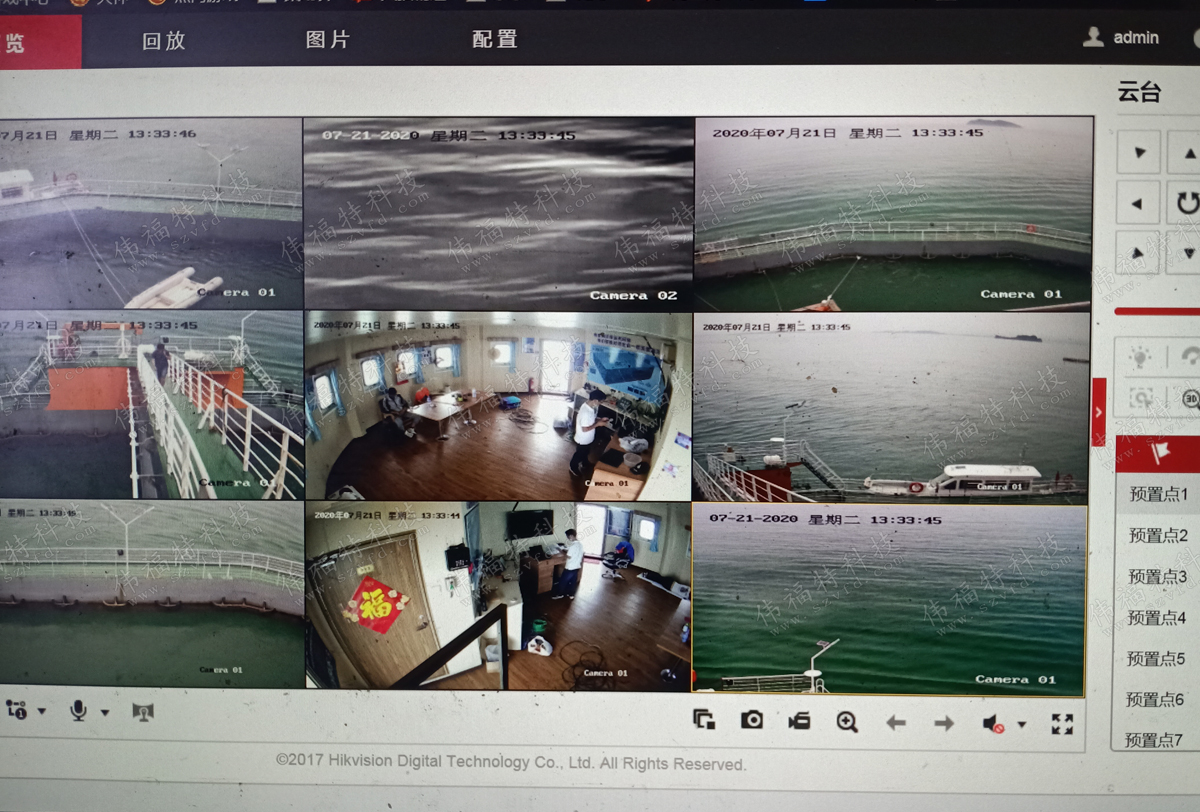

后端显示效果:画面清晰流畅







链路通信速率:带宽可达约65Mbps(根据不同项目环境情况动态变化)











      经过现场实施安装,设备一次调通正常运行,项目成功验收!工作人员通过后续对项目情况跟进,客户表示效果非常满意。伟福特在此也感谢客户的选择信任与支持,期待再次合作!





      无线微波技术监控传输,因有着安装简单、无需布线、工期短即插即用、省时省力、维护简单、灵活性高、后期容易扩展、传输距离远等特点,广泛应用于室外各行各业。伟福特专注安防监控无线行业十余载,深圳一手厂家,可根据不同项目情况需求接受定制化,如您有无线项目需求,只需向我们的销售客服提供基本的现场点位分布、应用要求、地理环境等数据,即可给您制定一份专属的无线监控解决方案。
