海事应急通信船载动中通微波通信方案

一、简述

 动中通无线微波监控视频传输系统 本项目通过建设海域环境船岸间的无线网络监控通信链路,提升海事应急通信保障能力,保障海事监管和通航指挥通信畅通。项目建成后,指挥中心能够实时查看由执行公务中的船舶传回的多路现场视频图像、与执行公务的船舶之间进行即时视频会议、在船上访问互联网、使用Wifi以及可以使用移动电话拨号或接听电话等。

某海事局所辖海域,通过在辖区多个岛屿上安装动中通基站,覆盖全部辖区近海区域,使得公务船在本地区域内,实现与岸基无缝连接组网。

二、需求分析

1、覆盖范围分析

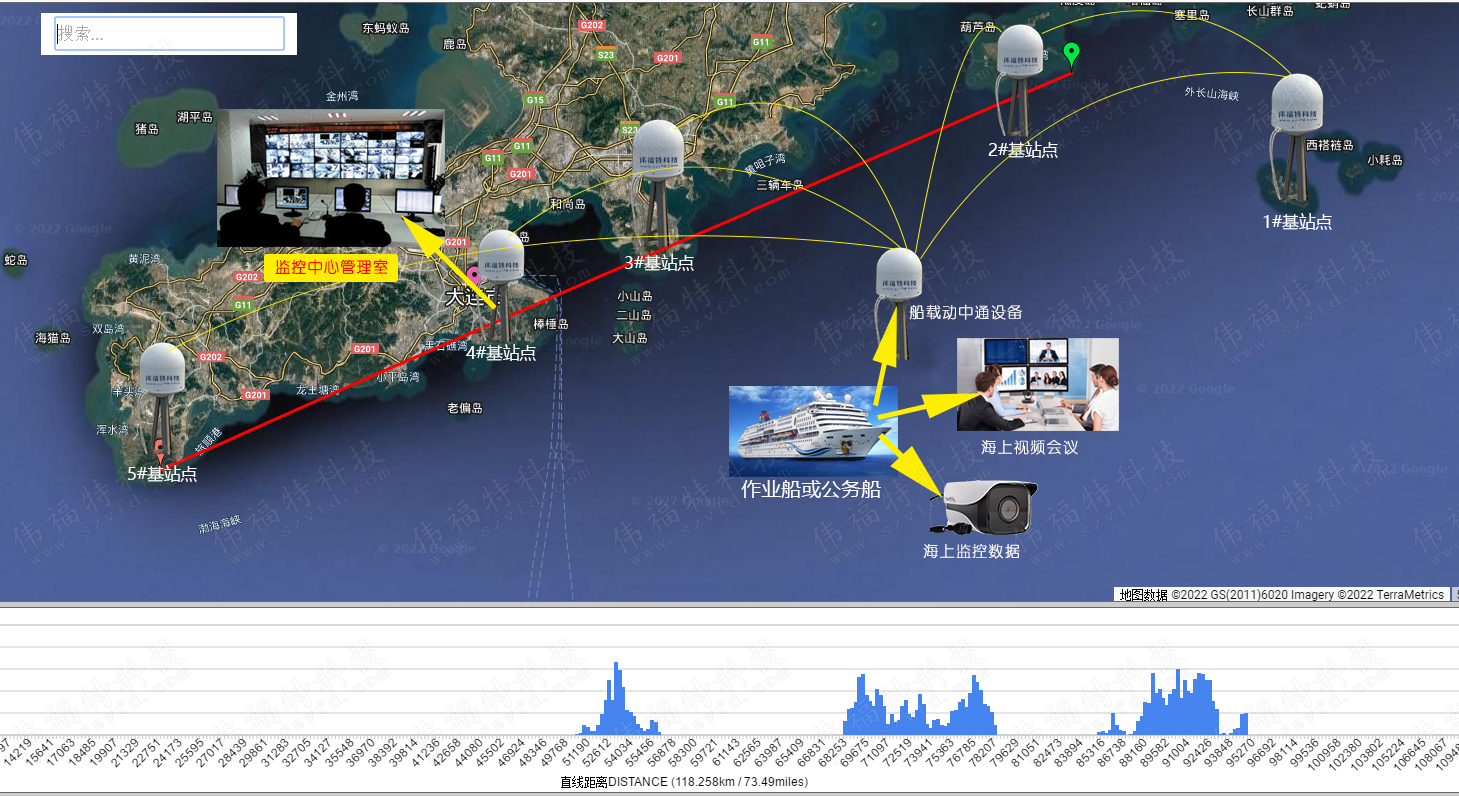

某海事所辖海域,东北至西南海域直线大约60海里(110公里),近海作业范围距离海岸线8~10海里左右。如图:

2、船载组网需求

  船载端于岸站之间,通过动中通智能组网系统,实现船只与岸站基站之间高速微波组网,船只和岸基之间,系统速率高达300Mbps链路带宽,以满足和确保相关公务和作业船只的通信和指挥保障,实现船只多路视频实时回传至控制中心,且同步可实现视频会议、船只互联网实时访问,高速WIFI上网、VoIP网络电话功能。

动中通系统采用海面多点覆盖,在多个站岸基安装动中通岸站,就近接入为原则,实现动中通对船只多业务联网支持:



 伟福特VFD-100MTE动中通海上微波通信传输系列,船载动中通智能定向天线系统,采用5HzGPS高速实时自动姿态计算方法,根据预设目的地经纬度定位数据和相对高度数据,实现360度水平连续自动旋转和俯仰姿态调整。 通过集成高增益定向天线,搭载高速微波通讯系统,与远端站之间实现高速、高链路带宽通讯,实现更远距离实时稳定可靠的无线视频传输。 可应用于通视环境下船载、机载、车载的动中通通讯系统,实现动态组网与自动跟踪。 相比传统全向天线模式,具有高的天线增益,更远的通讯距离,和更好的通讯传输效果。

 设备小型化,轻量化,高集成度,单一设备集成电子罗盘、GPS、高速步进机电机,采用全角度360度自动高速AI智能系统,可360度连续旋转,全自动俯仰角度调整。通过搭载定向微波天线系统和高速微波设备,能够提供高速稳定微波透明传输链路。设备安装维护简单,只需要一根网线进机柜即可,不需要其它的多条数据线缆。天线内置高精度惯性导航模块测量船体(车体)的姿态,利用DSP运行姿态稳定算法,保证了天线在任何情况实时对准目标信号。搜索信号时,根据GPS获取的地理位置,计算目标信号仰角,在多轴稳定的基础上直接对目标进行搜索,可快速获取目标;可扩展多岸站目标基站。

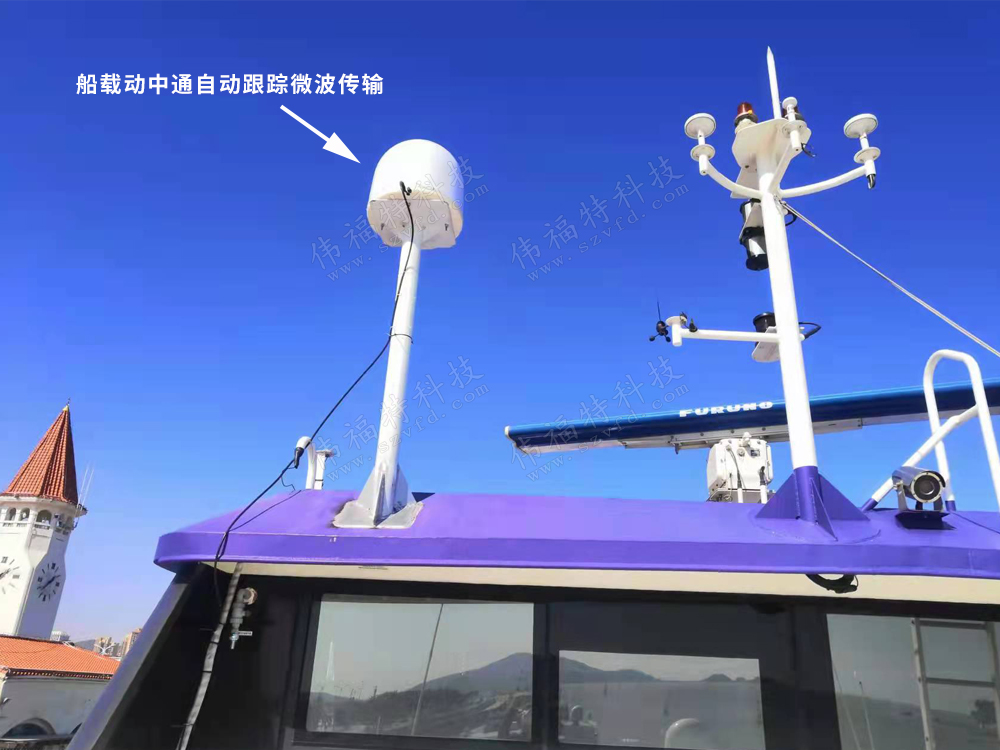

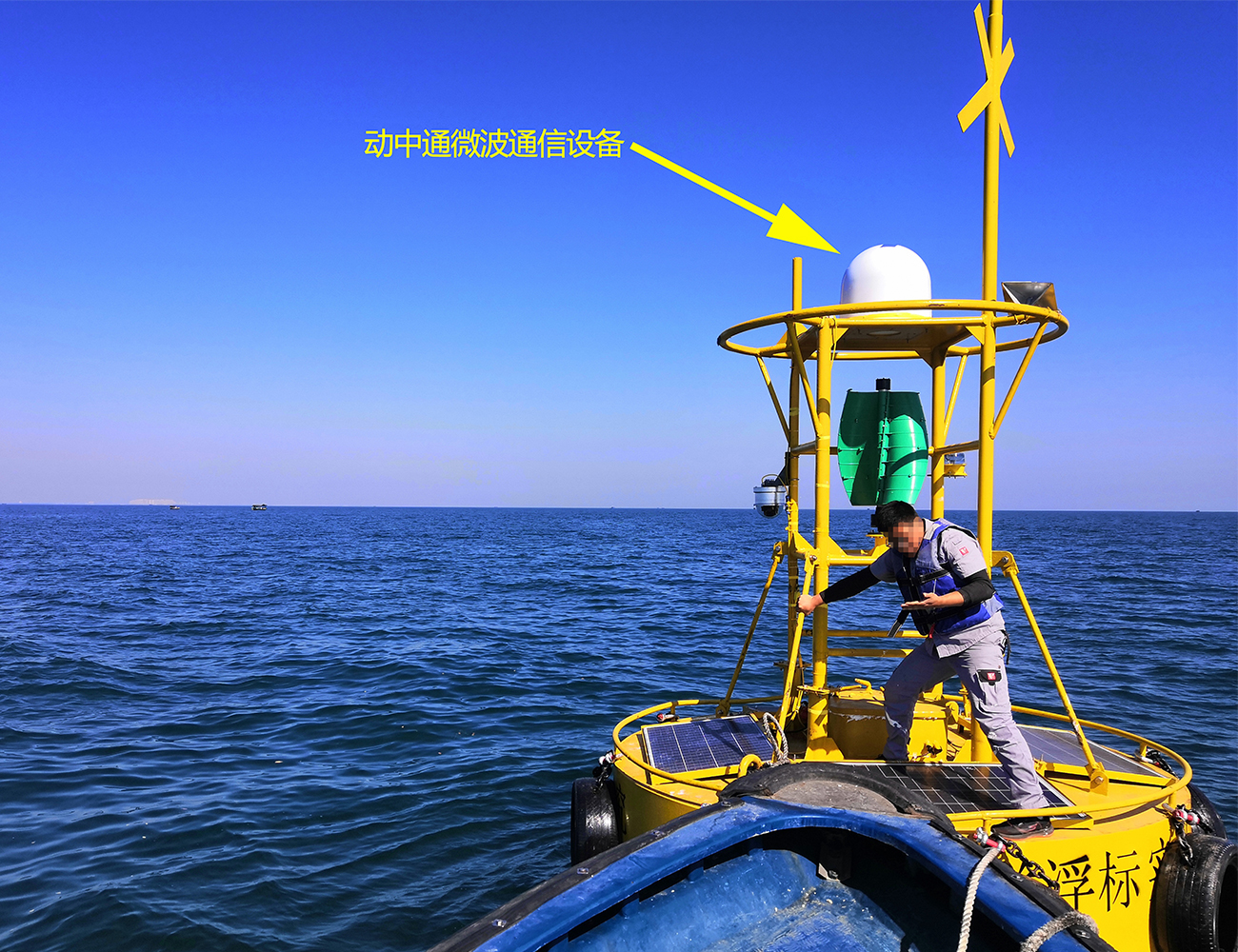

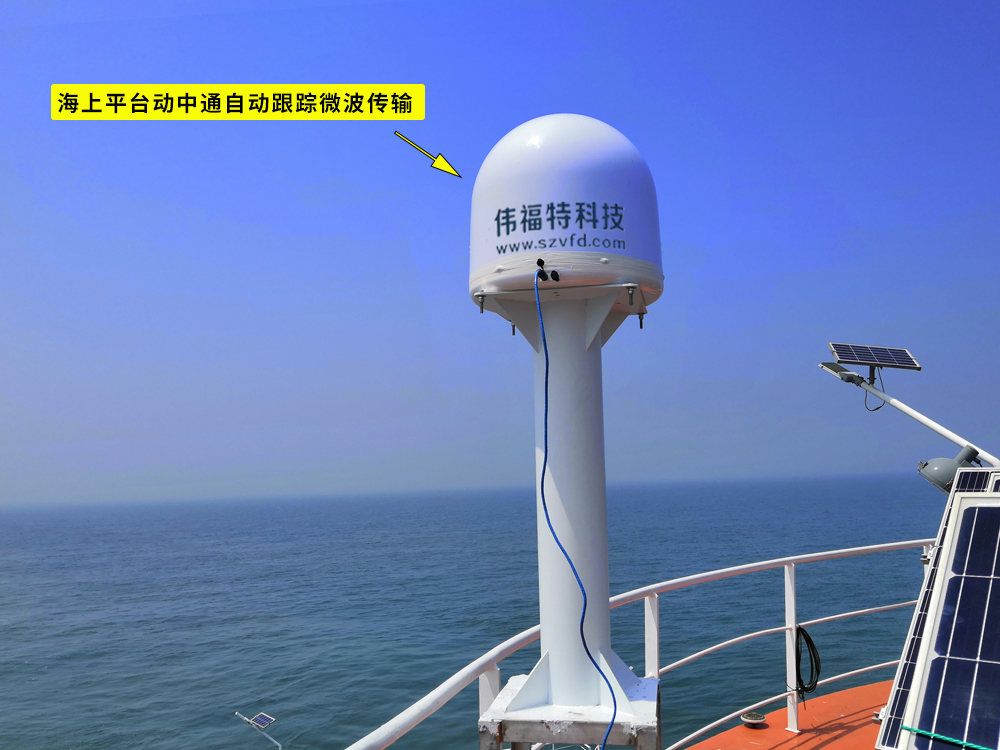

部分案例参考:



由于每个项目情况与要求不一,如您有海上通信无线监控传输无线监控视频通信传输方面的需求,可联系伟福特厂家方案经理给您制定无线监控传输方案
